Sonderausführungen
Schneckenwaagen
Einsatzbereich
Die Schneckenwaage eignet sich für alle Anwendungen bei denen auch größere Masseströme mit hoher Genauigkeit erfasst werden müssen. Sie kann in ein geschlossenes Fördersystem eingebaut werden, falls ein staubfreier Betrieb benötigt wird.
- Zement- und Gipswerke
- Durchlaufmischanlagen
- Extrusionsanlagen
- Gießereien
Vorteile
- Kompakte Bauform
- Hohe Genauigkeit
- Universell einsetzbar
- An bestehende Systeme anpassbar
- Wartungsarm
- Staubfrei
- Geschlossenes Wiegesystem
Wägegut
Korngröße 0-10mm
Alle gut fließenden Güter
Technische Merkmale
- Förderleistung: 200 kg/h - 40 000 kg/h
- Genauigkeil: 0,1% - 1% (Je nach Art der Materialzuführung)
Anwendungen
Funktionsweise
lm Einlaufbereich ist die Schnecke quer zur Förderrichtung horizontal drehbar gelagert. Im Bereich des Auslaufs ist eine Kraftmesseinrichtung in Form einer Messzelle zur Gewichtserfassung angebracht. Das Wägegut wird während des Transports vom Einlauf zum Auslauf kontinuierlich gewogen. Die Genauigkeit der Schneckenwaage hängt wesentlich vom Füllgrad der Schnecke ab. Um eine konstante Befüllung zu gewährleisten wird der Schneckenwaage im Allgemeinen eine Dosiereinrichtung (z.B. Schnecke, Zellenradschleuse, Vibrorinne) vorgeschaltet.
Anwendungen
Zellenradschleusen
Beschreibung
Die Zellenradschleuse wird zum volumetrischen Ein- oder Ausschleusen von Schüttgütern aller Art verwendet. Diese kann der Hawlik Schneckenwaage als Dosierorgan vorgeschaltet werden. Die Baugröße richtet sich nach der Leistung der verwendeten Schneckenwaage. Somit erhalten Sie eine optimal aufeinander abgestimmte Kombination aus Dosier- und Wiegeeinrichtung.
Technische Merkmale
- Förderleistung: 0,3 m³/h - 200 m³/h

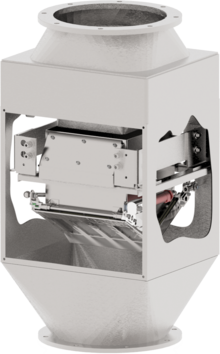

Durchflusswaagen
Funktionsweise
Die Waage wird bis zu einem definierten Gewicht befüllt. Danach öffnet und schließt die Entleerklappe in einer hohen Geschwindigkeit. Dabei wird die Durchflussmenge während dem Entleerzyklus durch die intelligente Steuerung erfasst. Somit ist eine genaue Durchflussmessung möglich, welche sich durch die Zunahme des Gewichts pro Zeiteinheit errechnet. Gleichzeitig wird neben der momentanen Durchflussmenge auch die Gesamtmenge angezeigt. Die Durchflusswaage hat auch eine dosierende Eigenschaft. Man kann einen Mengensollwert vorgeben. Beim Erreichen von diesem Wert wird von der Steuerung ein Abschaltimpuls an die Zuführung gesendet wird. So kann der Zufluss gezielt kontrolliert und dosiert werden.
Einsatzbereich
Die Durchflusswage, auch als Schüttwaage bekannt, wird zur gravimetrischen Durchflussmessung unterschiedlicher Materialien eingesetzt.
- Zement- und Gipswerke
- Durchlaufmischanlagen
- Gießereien
- Recyclinganlagen
Vorteile
- Auch bei kritischen Materialien universell einsetzbar
- Unabhängig vom Förderstrom da Messung ohne Unterbrechung der Materialzufuhr
- Gravimetrische Gewichtserfassung
- Hohe Genauigkeit
- Großer Leistungsbereich
- Wartungsarm
- Leicht in bestehende Systeme integrierbar
- Intelligente Steuerung
- Als geschlossenes Wiegesystem in vorhandenes Rohrleitungssystem integrierbar
Wägegut
Alle Arten von Schuttgütern und Recyclingmaterialien
Ausstattung
Eigenständiges Auswertegerät
- Einzelgewicht in [kg]
- Gesamtgewicht in [kg]
- Materialfluss in [kg/h]
- Viele Einstellmöglichkeiten vorhanden
- Kopplung an bestehende Systeme mit den gängigen Schnittstellen möglich (Ethernet, Profibus, RS 232, Analog, CAN-Bus)
Technische Merkmale
- Förderleistung: 200 kg/h - 60 000 kg/h
- Genauigkeil: 0,1% - 1% (Je nach Durchsatzleistung)
